Konfigurasi Dasar Router Mikrotik | Pemasangan dan Konfigurasi Perangkat Jaringan XI TJKT

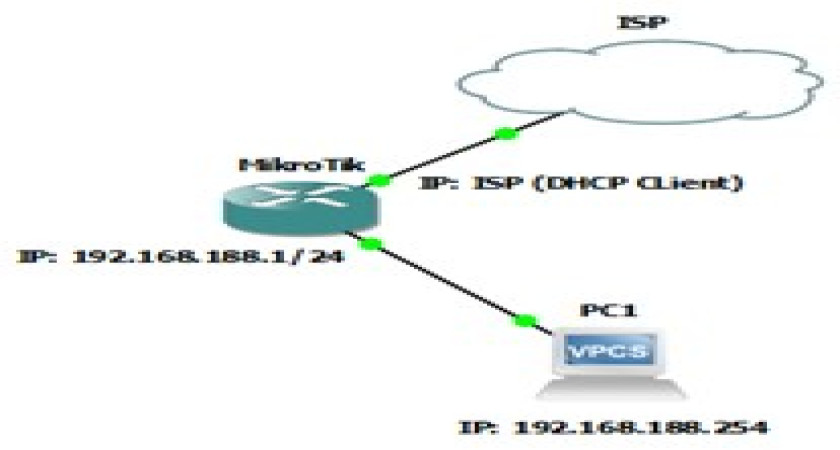

Topologi Jaringan

Topologi jaringan

Selamat datang kembali semuanya pada kesempatan kali ini admin akan membagikan bagimana untuk melakukan Konfigurasi Dasar Router Mikrotik pada matapelajaran Pemasangan dan Konfigurasi Perangkat Jaringan XI TJKT.

Alat dan bahan yang teman-teman perlukan antara lain:

  1. Personal Computer / Laptop
  2. Aplikasi Winbox
  3. Router Mikrotik
  4. Kabel LAN bertipe Straight

Untuk praktikum kali ini admin menggunakan router mikrotik dengan tipe RB950 series, jika teman-teman belum mempunyai router mikrotiknya kalian bisa menggunakan opsi pilihan kedua yaitu dengan menggunakan virtual mesin seperti vmware atau virtual box dan juga sebuah aplikasi GNS3.

lalu bagaimana cara melakukan dasar-dasar konfigurasi router mikrotik?

langsung kita mulai praktikumnya.

1.Buka aplikasi winbox untuk melakukan login

  • Klik refresh agar dapat menemukan perangkat mikrotik
  • Kemudian klik pada bagian MAC Address
  • Login isikan admin
  • Selanjutnya klik Connect.

Tampilan Halaman login Winbox

2.Reset konfigurasi Router Mikrotik

  • Klik menu System
  • Pilih Reset Configuration
  • Centang/ceklis kotak No Default Configuration
  • Klik Reset Configuration Kemudian pilih yes
  • Proses Reset 1 – 2 Menit.

Reset Konfigurasi Router Mikrotik

3.Merubah nama Router Mikrotik (Identity)

  • Klik menu System
  • Pilih Identity
  • Rubah Identity bebas kemudian klik ok

Identity Router Mikrotik

4.Merubah nama Interfaces

  • Klik menu Interfaces
  • Rubah nama interface ether1 dan ether2

Sebelum dirubah

Sesudah dirubah

ether1

ether1-ISP

ether2

ether2-LAN

  • Klik 2x pada ether1, Kemudian rubah nama interface seperti pada table di atas
  • Klik 2x pada ether2, Kemudian rubah nama interface seperti pada table di atas
  • Klik Ok untuk menyimpan.

5.Membuat DHCP Client

  • Klik menu IP
  • Pilih DHCP Client
  • Kemudian klik tanda (+) untuk membuat konfigurasi baru

DHCP Client tambah

  • Pada bagian Interface = ether1-ISP /Port yang menuju Internet
  • Klik Ok untuk menyimpan

Dhcp Client Sucess

Jika telah muncul IP address dan Status sudah Bound maka internet telah berhasil kita hubungkan dengan router.

Catatan: pastikan kabel yang menuju internet sudah terhubung pada port 1/ether1.

6.Konfigurasi DNS

  • Klik menu IP
  • Kemudian pilih DNS
  • Isi Servers = 8.8.8 dan ceklis kotak Allow Remote Requests
  • Klik OK untuk menyimpan

DNS Server

7.Konfigurasi IP Address

  • Klik menu IP
  • Pilih Addresses
  • Kemudian klik tanda (+) untuk membuat konfigurasi ip address baru

Konfigurasi IP address

  • Isi baris IP address 168.188.1/24, Interface = ether2-LAN
  • Klik ok untuk menyimpan

Ip Address success

Catatan: untuk IP address hanyalah contoh, jika ingin berbeda dengan di atas diperbolehkan.

8.Konfigurasi DHCP Server

  • Klik IP
  • Pilih DHCP SERVER

DHCP Server

  • Kemudian untuk membuat konfigurasi baru Klik DHCP SETUP
  • Interface kita memilih = ether2-LAN kemudian klik Next

dhcp setup

  • Pada bagian DHCP Address Space tidak perlu di rubah langsung klik Next

Dhcp setup address space

  • Pada bagian Gateway for DHCP Network tidak perlu di rubah langsung klik Next

Gateway for DHCP Network

  • Pada bagian Addresses to Give Out tidak perlu di rubah langsung klik next. Namun jika teman-teman ingin merubah silahkan rubah pada angka yang di beri tanda seperti pada gambar di bawah.

Addresses to Give Out dhcp setup

  • Pada bagian DNS Servers tidak perlu dirubah bisa klik Next.

DHCP Setup

  • Jika telah tampil seperti pada gambar dibawah maka pembuatan DHCP Server Telah berhasil.

Dhcp Setup successfuly

9.Konfigurasi Firewall NAT

  • Klik menu IP
  • Pilih menu Firewall
  • Kemudian pilih tab NAT
  • Klik tanda (+) untuk membuat konfigurasi baru
  • Pada Tab General teman-teman bisa merubah Chain= Addresses to Give Out , Interface = Addresses to Give Out

Tab General Firewall NAT

  • Kemudian Klik pada Tab Action teman-teman bisa merubah Action= masquerade

Tab Action Firewall NAT

  • Klik Ok untuk menyimpan konfigurasi.

Demikian untuk dasar-dasar Konfigurasi Router Mikrotik yang dapat mimin berikan, untuk kedepan nya bakal ada konfigurasi yang lebih lanjut, jadi tunggu sampai nanti ya teman-teman.
